Модернизация 270 турникетов метро: экономия в 10 раз
Перед метрополитеном стояла масштабная задача: 270 турникетов АКП-73 принимали только жетоны и не поддерживали ни электронные проездные, ни банковские карты, ни цифровые датчики. Закупка нового оборудования стоила бы более ₽250 млн. Мы нашли решение, которое обошлось в 10 раз дешевле: полное переоборудование существующих турникетов на современную электронику с сохранением механической базы.
Экономия более 10x — переоборудование 270 турникетов вместо закупки новых, с полным переходом на электронные проездные и банковские карты
Ситуация: устаревшее оборудование при ограниченном бюджете
На нескольких линиях метрополитена эксплуатировались 270 турникетов модели АКП-73 — надёжная советская механика, рассчитанная на приём жетонов. Механическая часть (створки, корпус, привод) была в хорошем состоянии и рассчитана ещё на десятилетия работы. Но электроника безнадёжно устарела.
Проблемы:
- Только жетоны: турникеты не принимали электронные проездные («Тройка»), банковские карты и NFC-устройства
- Нет цифровых датчиков: невозможно собирать аналитику пассажиропотока в реальном времени
- Устаревшая логика управления: релейные схемы без возможности удалённого обновления и диагностики
- Отсутствие интеграции: турникеты работали автономно, без связи с центральной системой управления
Замена каждого турникета на новый стоила бы около ₽900 000 — ₽1 200 000 за единицу. При 270 единицах это более ₽250 млн, не считая демонтажа, логистики и простоя станций. Бюджет был критически ограничен.
"Механика АКП-73 — это танк, она прослужит ещё 30 лет. Проблема только в электронике. Нам нужно было найти способ дать старым турникетам современные мозги, не выбрасывая надёжный корпус." — из постановки задачи
Решение: модернизация электроники при сохранении механики
Вместо замены турникетов целиком мы разработали комплект модернизации — набор электронных модулей, которые устанавливаются в существующий корпус АКП-73 вместо устаревшей электроники.
Состав комплекта модернизации:
1. Контроллер управления
- Современный микроконтроллер вместо релейной логики
- Поддержка удалённого обновления прошивки (OTA)
- Встроенная диагностика и мониторинг состояния
- Связь с центральной системой управления по Ethernet/Wi-Fi
2. Считыватели
- Бесконтактный считыватель для электронных проездных («Тройка» и аналоги)
- EMV-ридер для банковских карт (Visa, Mastercard, МИР)
- NFC-модуль для смартфонов (Apple Pay, Google Pay, МИР Pay)
- Сохранён слот для жетонов на переходный период
3. Цифровые датчики
- Инфракрасные датчики прохода (подсчёт пассажиров, определение направления)
- Датчики состояния створок (открытие/закрытие, заклинивание)
- Сенсоры несанкционированного прохода (антифрод)
- Температурные датчики электроники для превентивного обслуживания
4. Программное обеспечение
- Прошивка контроллера с поддержкой всех типов оплаты
- Протокол интеграции с центральной системой билетирования
- Веб-панель мониторинга и управления для диспетчеров
- Система сбора и визуализации данных о пассажиропотоке
Стек: C/C++ (прошивка контроллера), Python (серверная аналитика), React (панель мониторинга), PostgreSQL, MQTT (обмен данными), Docker
Процесс: от прототипа до массовой установки
Этап 1. Проектирование и прототип (2 месяца)
Разобрали несколько АКП-73, изучили механику и электрическую разводку. Спроектировали модуль-замену, который устанавливается на те же посадочные места без сверления и сварки. Изготовили 3 прототипа, провели лабораторные испытания.
Этап 2. Пилот на 10 турникетах (1 месяц)
Установили комплекты на 10 турникетов одной станции. Тестировали все режимы оплаты: жетоны, «Тройка», банковские карты, NFC. Нагрузочное тестирование — 15 000 проходов в сутки на каждый турникет без сбоев. Время установки комплекта на один турникет — 4 часа (силами 2 техников).
Этап 3. Массовая установка (4 месяца)
Развернули производство комплектов модернизации. Установка шла по ночам, чтобы не останавливать работу станций. Бригада из 4 техников переоборудовала 3-4 турникета за ночную смену. За 4 месяца все 270 турникетов были модернизированы.
Результаты
Экономия более 10x: стоимость модернизации одного турникета — менее ₽100 000 (включая комплектующие, работу и ПО). Закупка нового — от ₽900 000
Все современные способы оплаты: электронные проездные, банковские карты (Visa, Mastercard, МИР), NFC (Apple Pay, Google Pay), жетоны
Цифровая аналитика в реальном времени: пассажиропоток, загрузка станций, статистика по типам оплаты, превентивная диагностика
Установка за 4 часа на турникет без остановки работы станции (монтаж в ночные смены)
Что получил метрополитен:
- 270 турникетов с полной поддержкой электронных проездных и банковских карт
- Экономия более ₽200 млн по сравнению с закупкой нового оборудования
- Цифровые датчики на каждом турникете — подсчёт пассажиров, антифрод, диагностика
- Удалённое управление и обновление прошивки — больше не нужно выезжать на станцию для перенастройки
- Веб-панель мониторинга с данными в реальном времени по всем 270 турникетам
- Сохранение проверенной механической базы АКП-73, рассчитанной ещё на десятилетия

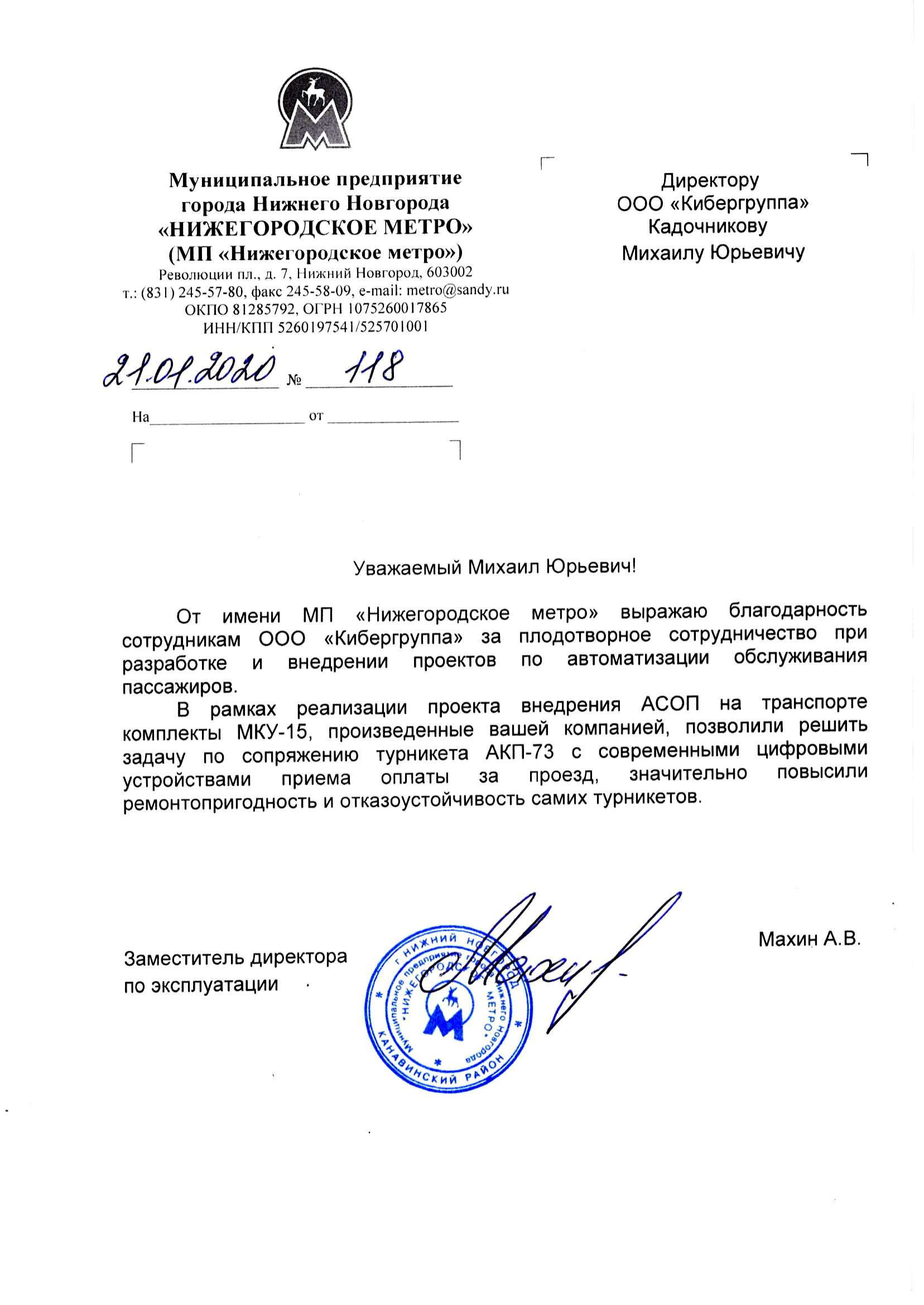

Благодарственное письмо заказчика
По итогам проекта МП «Нижегородское метро» направило благодарственное письмо за плодотворное сотрудничество при разработке и внедрении проектов по автоматизации обслуживания пассажиров.
Ключевые решения проекта
Модульная архитектура: комплект модернизации состоит из независимых модулей (контроллер, считыватели, датчики). Если завтра появится новый стандарт оплаты — достаточно заменить один модуль, а не весь комплект.
Обратная совместимость с жетонами: на переходный период сохранили приём жетонов параллельно с электронной оплатой. Это позволило модернизировать станции постепенно, без стресса для пассажиров.
OTA-обновления: прошивка контроллера обновляется удалённо через центральную систему. Когда добавили поддержку МИР Pay — обновили все 270 турникетов за одну ночь, без единого выезда техника.
Превентивная диагностика: датчики отслеживают температуру электроники, износ механизма створок, частоту ошибок считывания. Система предупреждает о необходимости обслуживания до того, как турникет сломается.
"Идея была простой: зачем выбрасывать механику, которая работает безупречно? Нужно было только заменить устаревшие мозги на современные. Результат — полноценные турникеты с электронной оплатой за десятую часть стоимости новых."
Цифры проекта
Масштаб: 270 турникетов АКП-73
Стоимость модернизации: менее ₽100 000 за турникет (комплектующие + работа + ПО)
Стоимость замены на новые: от ₽900 000 за турникет
Экономия: более ₽200 млн
Время установки: 4 часа на турникет (2 техника)
Срок проекта: 7 месяцев (проектирование + пилот + массовая установка)
Поддерживаемые способы оплаты: жетоны, электронные проездные, Visa, Mastercard, МИР, Apple Pay, Google Pay, МИР Pay
